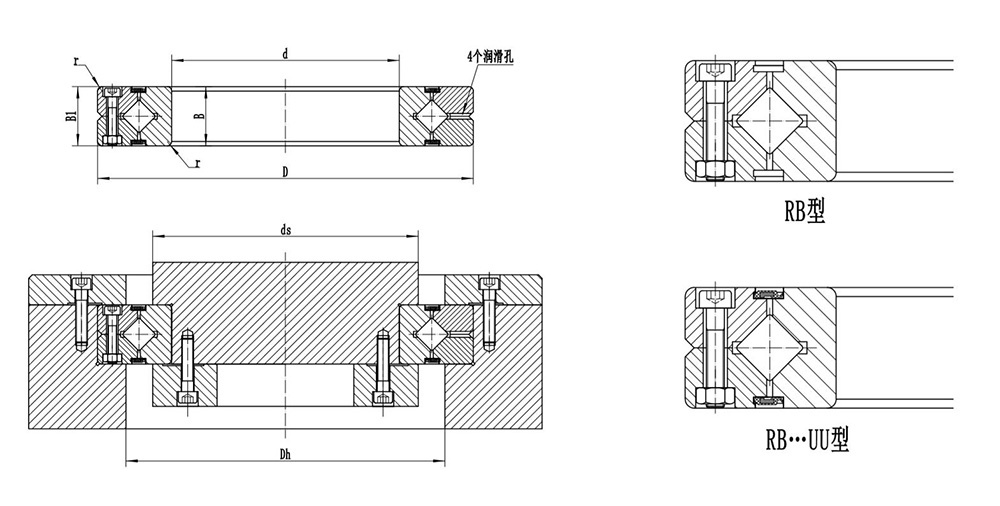

    • 結構圖
    • 規格

      交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，其具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有廣泛的用途及其他軸承無法比擬的優越性。這種十字交叉布置滾子的結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷，與傳統結構軸承相比，剛性提高3~4倍，同時，該系列軸承的外形尺寸被最大限度的小型化，超薄的結構是接近極限的小型化尺寸，并且具有高剛性，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、轉塔、醫療儀器等應用場合。交叉圓錐滾子軸承采用大錐角和錐形幾何設計使軸承總體有效跨距更大，同時也能節省空間，節約材料成本。因此，交叉圓錐滾子軸承具有更高的抗傾覆力矩能力，更高的旋轉精度和極限轉速，是高速立車、立式鏜床、立式磨床等機床轉臺用軸承的理想選擇。

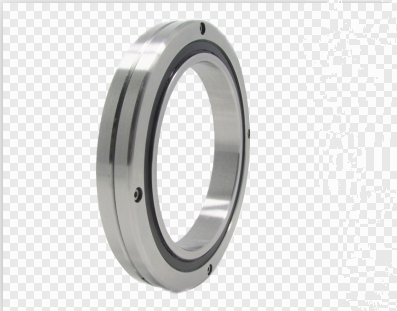

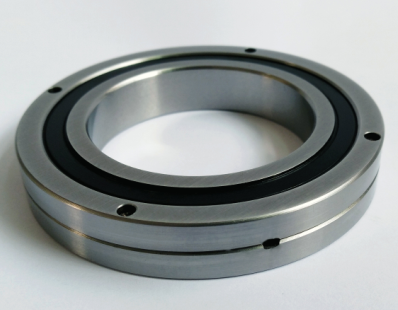

    RB型交叉滾子軸承（內圈整體，外圈分體型）

       外圈被分為兩片，內圈為整體結構型，該系列適用于內圈旋轉精度高的應用場合。

    軸承特點：
    1、高精度：精度可達到P4、P2級；
    2、高剛性：該系列軸承均帶有預載荷；
    3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。
    4、體積?。涸撦S承體積小，可為主機節省空間。

    軸徑 (mm) 型號 尺寸 軸肩 額定載荷（徑向） 重量
    內圈 外圈 節圓直徑 寬度 注油孔 倒角 ds Dh C? C0 Kg
    d D (mm) B B1 φ r(min) kN kN
    (mm) (mm) (mm)
    25 RB2508 25 41 32 8 2-0.8 0.5 28.5 35.5 3.63 3.83 0.05
    30 RB3010 30 55 41.5 10 2.5-1 0.6 37 47 7.35 8.36 0.12
    35 RB3510 35 60 46.5 10 2.5-1 0.6 41 51.5 7.64 9.12 0.13
    40 RB4010 40 65 51.5 10 2.5-1 0.6 47.5 57.5 8.33 10.6 0.16
    45 RB4510 45 70 56.5 10 2.5-1 0.6 51 61.5 8.62 11.3 0.17
    50 RB5013 50 80 64 13 2.5-1.6 0.6 57.4 72 16.7 20.9 0.27
    60 RB6013 60 90 74 13 2.5-1.6 0.6 68 82 18 24.3 0.3
    70 RB7013 70 100 84 13 2.5-1.6 0.6 78 92 19.4 27.7 0.35
    80 RB8016 80 120 98 16 3-1.6 0.6 91 111 30.1 42.1 0.7
    90 RB9016 90 130 108 16 3-1.6 1 98 118 31.4 45.3 0.75
    100 RB10016 100 140 119.3 16 3.5-1.6 1 109 129 31.7 48.6 0.83
    100 RB10020 100 150 123 20 3.5-1.6 1 113 133 33.1 50.9 1.45
    110 RB11012 110 135 121.8 12 2.5-1 1 117 127 12.5 24.1 0.4
    110 RB11015 110 145 126.5 15 3.5-1.6 1.6 122 136 23.7 41.5 0.75
    110 RB11020 110 160 133 20 3.5-1.6 1.6 120 143 34 54 1.56
    120 RB12016 120 150 134.2 16 3.5-1.6 1.6 127 141 24.2 43.2 0.72
    120 RB12025 120 180 148.7 25 3.5-2 2 133 164 66.9 100 2.62
    130 RB13015 130 160 144.5 15 3.5-1.6 1.6 137 152 25 46.7 0.72
    130 RB13025 130 190 158 25 3.5-2 2 143 174 69.5 107 2.82
    140 RB14016 140 175 154.8 16 3.5-1.6 1.6 147 162 25.9 50.1 1
    140 RB14025 140 200 168 25 3.5-2 2 154 185 74.8 121 2.96
    150 RB15013 150 180 164 13 2.5-1.6 1.6 157 172 27 53.5 0.68
    150 RB15025 150 210 178 25 3.5-2 2 164 194 76.8 128 3.16
    150 RB15030 150 230 188 30 4.5-3 3 173 211 100 156 5.3
    160 RB16025 160 220 188.6 25 3.5-2 2 173 204 81.7 135 3.14
    170 RB17020 170 220 191 20 3.5-1.6 1.5 184 198 29 62.1 2.11
    180 RB18025 180 240 210 25 3.5-2 1.5 195 225 84 143 3.44
    190 RB19025 190 240 211.9 25 3.5-1.6 1 202 222 41.7 82.9 2.99
    200 RB20025 200 260 230 25 3.5-2 2 215 245 84.2 157 4
    200 RB20030 200 280 240 30 4.5-3 2 221 258 114 200 6.7
    200 RB20035 200 295 247.7 35 5-3 2 225 270 151 252 9.6
    220 RB22025 220 280 250.1 25 3.5-2 2 235 265 92.3 171 4.1
    240 RB24025 240 300 269 25 3.5-2 2.5 256 281 68.3 145 4.5
    250 RB25025 250 310 277.5 25 3.5-2 2.5 265 290 69.3 150 5
    250 RB25030 250 330 287.5 30 4.5-3 2.5 269 306 126 244 8.1
    250 RB25040 250 355 300.7 40 6-3.5 2.5 275 326 195 348 14.8
    300 RB30025 300 360 328 25 3.5-2 2.5 315 340 76.3 178 5.9
    300 RB30035 300 395 345 35 5-3 2.5 322 368 183 367 13.4
    300 RB30040 300 405 351.6 40 6-3.5 2.5 326 377 212 409 17.2
    350 RB35020 350 400 373.4 20 3.5-1.6 2.5 363 383 54.1 143 3.9
    400 RB40035 400 480 440.3 35 5-3 2.5 422 459 156 370 14.5
    400 RB40040 400 510 453.4 40 6-3.5 2.5 428 479 241 531 23.5
    450 RB45025 450 500 474 25 3.5-1.6 1 464 484 61.7 182 6.6
    500 RB50025 500 550 524.2 25 3.6-1.6 1 514 534 65.5 201 7.3
    500 RB50040 500 600 548.8 40 6-3 2.5 526 572 239 607 26
    500 RB50050 500 625 561.6 50 6-3.5 2.5 536 587 267 653 41.7
    600 RB60040 600 700 650 40 6-3 3 627 673 264 721 29
    700 RB70045 700 815 753.5 45 6-3 3 731 777 281 836 46
    800 RB80070 800 950 868.1 70 6-4 4 836 900 468 1330 105
    900 RB90070 900 1050 969 70 6-4 4 937 1001 494 1490 120
    1000 RB1000110 1000 1250 1114 110 6-6 5 1057 1171 1220 3220 360
    1250 RB1250110 1250 1500 1365.8 110 6-6 5 1308 1423 1350 3970 440
