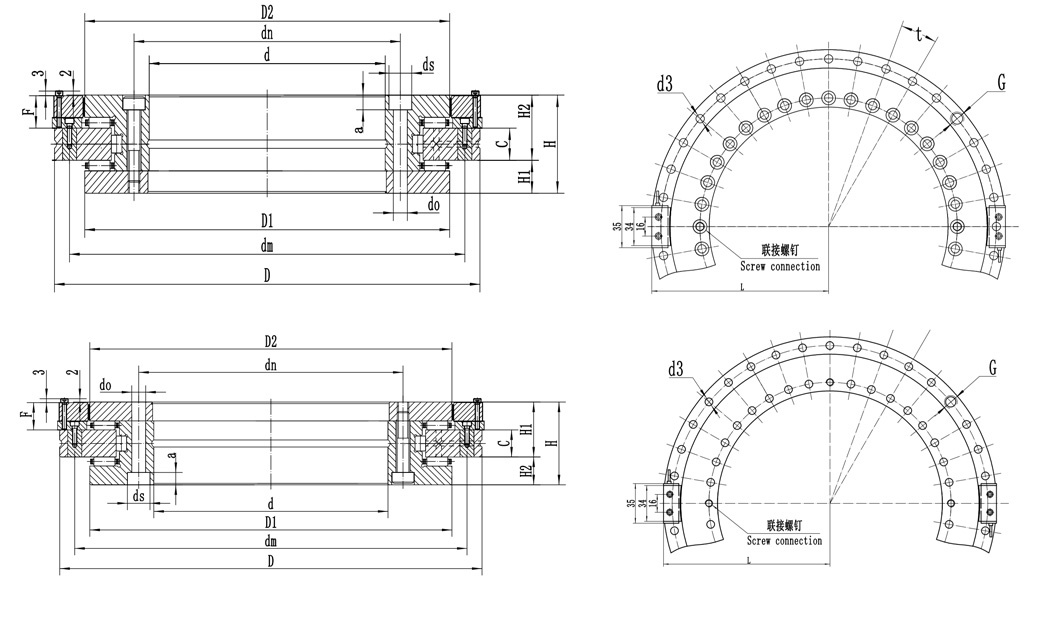

    • 結構圖
    • 規格


    YRTM帶角度測量系統的雙向推力圓柱滾子組合軸承

    該系列軸承基于YRT轉臺軸承,是在YRT轉臺軸承上安裝了角度測量系統,以便精確測量和調整軸承旋轉的角度,保證機器的高精度運轉。
        此類軸承是在YRT 軸承上安裝了角度測量系統，以便更精確測量和調整軸承旋轉的角度，保證機器的高精度運轉。 測量系統有傳感器構件和測量尺構成，采用純電感式的測量原理，測量精度高，同時由于使用了較高的防護措施，該測量系統在運行當中不會受到來自外部的干擾比如灰塵煙霧，輕度油污及劃痕磁場等，工作可靠無需過多維護，可用于高精度回轉工作臺和旋轉軸，分度頭等。
        角度測量系統由傳感器構件和測量尺構成。采用純電感式的測量原理,信號極其精確,測量精度高。同時由于使用了較高的防護措施,該測量系統在運行當中不會受到來自外部的干擾,例如灰塵煙霧、輕度油污及劃痕、磁場等,工作可靠,無需過多維護,適用范圍廣?？蓱?yīng)用于高精度回轉工作臺和旋轉軸、分度頭、軍工雷達、航空、航天及測量和試驗中要求對角度旋轉精度要求較高的領域。

    YRTM帶集成角度測量系統的轉臺軸承

    角位移的測量在現代工業中有著十分重要的作用,特別在機床行業中,往往對加工件的旋轉角度有很高的要求,這就需要對角位移進行精確的測量和控制。
          目前對角位移的測量,較常用的方法有光柵編碼器,磁柵編碼器等,而我們所應用的奧地利AMOSIN鋼柵測量系統與之相比有著精度高(最高角度分辨率≤2角秒)、耐污染、不受電磁影響、環境適應性強等優點。同時,由于是加裝在YRT轉臺軸承上,該組合軸承具有極高的旋轉精度,又能同時承受軸向載荷、徑向載荷和傾覆力矩,非常適用于機床行業中的高精密數控轉臺,分度頭以及科硏實驗和測量等要求較高的領域。


    軸承代號 外形尺寸 安裝孔 聯結螺栓數量
    		 螺紋拔取孔 節距t 軸承軸向和徑向跳動 螺釘擰緊力矩
    MA    		 基本額定載荷 極限轉速 軸承摩擦力矩 重量
    內圈 外圈? 軸向? 徑向?
    d D H H1 H2 C D1 D2 dn dm F L d1 d2 a 數量
    		 d3 數量
    		 動載 靜載 動載 靜載
    G 數量
    		 數量×t μm Nm 脂潤滑
    ?單位：mm 單位：mm mm Ca Coa Cr Cor
    KN r/min Nm Kg
    YRTM150 150 240 43 26 14 12 214 215 165 225 16.5 121 7 11 6.2 32 7 33 4 M8 3 36×10° 3 14 112 630 56 170 320 10 6.2
    YRTM180 180 280 46 29 14 15 244 245 194 260 16.5 140 7 11 6.2 44 7 45 4 M8 3 48×7.5° 4 14 118 710 69.5 200 280 12 7.7
    YRTM200 200 300 47 30 15 15 274 276 215 285 16.5 152 7 11 6.2 44 7 45 4 M8 3 48×7.5° 4 14 120 765 81.5 220 260 14 9.7
    YRTM260 260 385 55 36.5 18.5 18 345 345.5 280 365 17.5 192.5 9.3 15 8.2 32 9.3 33 4 M12 3 36×10° 6 34 160 1060 93 290 200 20 18.3
    YRTM325 325 450 60 40 20 20 415 415.5 342 430 18.5 225 9.3 15 8.2 32 9.3 33 4 M12 3 36×10° 6 34 275 1930 120 345 170 40 25
    YRTM395 395 525 65 42.5 22.5 20 486 486.5 415 505 18.5 262.5 9.3 15 8.2 42 9.3 45 6 M12 3 48×7.5° 6 34 300 2280 186 655 140 55 33
    YRTM460 460 600 70 46 24 22 560 560.5 482 580 18.5 300 10 15 8.2 42 10 45 6 M12 3 48×7.5° 6 34 355 2800 200 765 120 70 45
