交叉滾子軸承結構形式以及使用特點的簡介

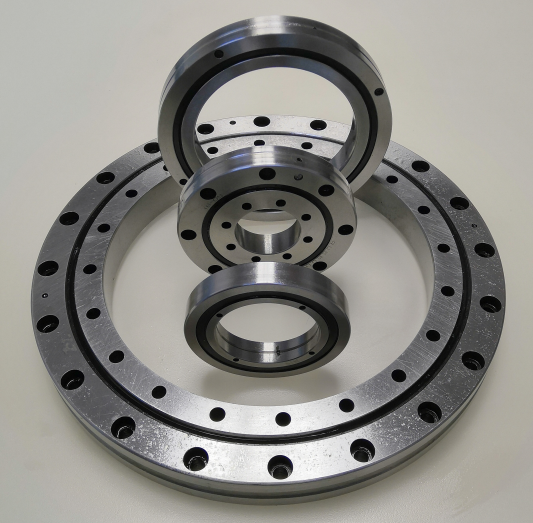

交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，其具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有廣泛的用途及其他軸承無法比擬的優越性。這種十字交叉布置滾子的結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷，與傳統結構軸承相比，剛性提高3~4倍，同時，該系列軸承的外形尺寸被大限度的小型化，超薄的結構是接近極限的小型化尺寸，并且具有高剛性，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、轉塔、醫療儀器等應用場合。

交叉圓錐滾子軸承采用大錐角和錐形幾何設計使軸承總體有效跨距更大，同時也能節省空間，節約材料成本。因此，交叉圓錐滾子軸承具有更高的抗傾覆力矩能力，更高的旋轉精度和極限轉速，是高速立車、立式鏜床、立式磨床等機床轉臺用軸承的理想選擇。

交叉圓柱滾子軸承如下：

RB型（外圈分體、內圈整體型）

RB系列型號為交叉圓柱滾子軸承的基本型，內、外圈尺寸被小限度地小型化，其構造是外圈是分割型，內圈是一體設計，適合于要求內圈旋轉精度高的部位。

RE型（內圈分體、外圈整體型）

RE系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。其構造是內圈是分割型，外圈是一體設計，適合于要求外圈旋轉精度高的部位。

RU型（內圈、外圈均為整體型）

RU系列型號由于外圈和內圈都有安裝孔，不需要固定的法蘭和支撐座。由于內、外圈結構均為整體結構，安裝對軸承性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，能用于外圈和內圈旋轉使用。

XU型（內圈、外圈均為整體型）

XU系列型號由于外圈和內圈都有安裝孔，不需要固定的法蘭和支撐座。由于內、外圈結構均為整體結構，安裝對軸承性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，能用于外圈和內圈旋轉使用。

XSU型（內圈、外圈均為整體型）

XSU系列型號由于外圈和內圈都有安裝孔，不需要固定的法蘭和支撐座。由于內、外圈結構均為整體結構，安裝對軸承性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，能用于外圈和內圈旋轉使用。

SX型（外圈分體，內圈整體型）

SX系列其結構與RB系列類似，外圈是兩分割的結構，通過三個固定圈連接，內圈一體設計，適合于要求內圈旋轉精度高的部位。

CRB型（外圈分體，內圈整體型）

CRB系列其構造是外圈是分割型，內圈是一體設計，不帶保持架或者隔離塊，滿裝滾子軸承。適合于要求內圈旋轉精度高、載荷要求高的部位。

CRBH型（內、外圈一體型）

CRBH系列型號內、外圈都是一體結構，內、外圈沒有安裝孔，薄壁型，可用于外圈旋轉和內圈旋轉，整體剛性要比RB系列和RE系列高，因此該系列可替代RB系列和RE系列使用，。

RA型（外圈分割、內圈整體、超薄型）

RA系列型號是將RB型內、外圈厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人、機械手旋轉部位、醫療儀器、半導體加工設備、光學設備、航天儀器，軍用設備上等。該結構一般用于外圈固定，內徑旋轉使用。

RA-C型（外圈整體有縫隙、內圈整體、超薄型）

RA系列型號是將RB型內、外圈厚度減小的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人、機械手旋轉部位、醫療儀器、半導體加工設備、光學設備、航天儀器，軍用設備上等。RA-C型交叉滾子軸承由于內外圈都是整體結構，該結構可用于外圈旋轉和內旋轉使用。

CRBT型（外圈整體有縫隙/無縫隙、內圈整體、超小型）

CRBT系列型號是將RA-C型內、外圈厚度減小的緊湊型。適合于需要重量輕、緊湊設計,要求安裝空間更小的部位，例如機器人、機械手旋轉部位、醫療儀器、半導體加工設備、光學設備、航天儀器，軍用設備上等。CRBT型交叉滾子軸承由于內外圈都是整體結構，該結構可用于外圈旋轉和內旋轉使用。
